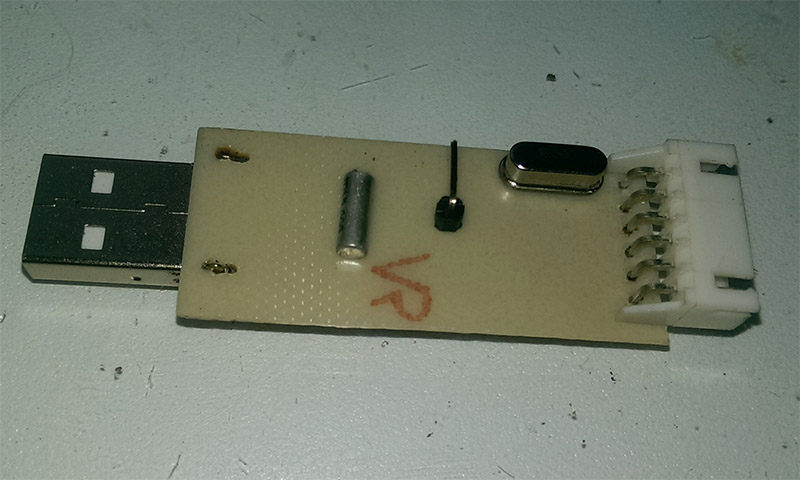

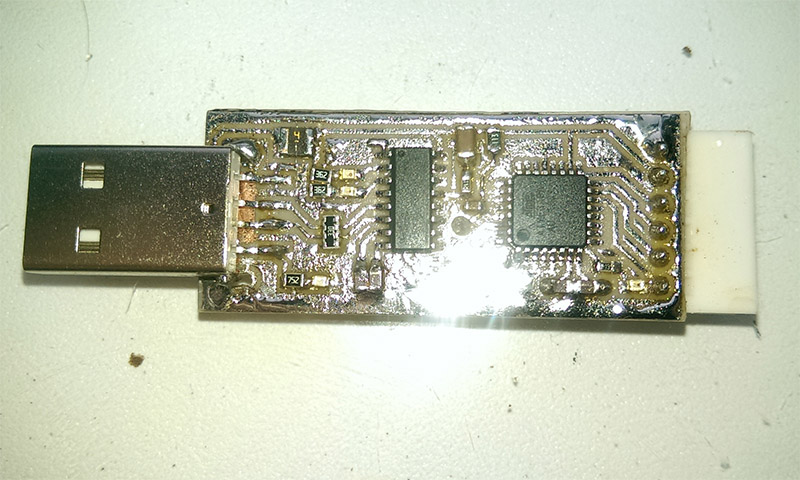

Нечто подобное можно купить на Али за 100руб +/- километр :) Поэтому цель - сделать самому, протестировать и адаптировать под свои потребности.  Поскольку схема подключения не страдает огромным количеством деталей, то собрано было из кусочков разных проектов. Здесь CH340G в стандартном включении, Atmega8 c записанной на неё прошивкой и разъем для подключения колодки программирования.

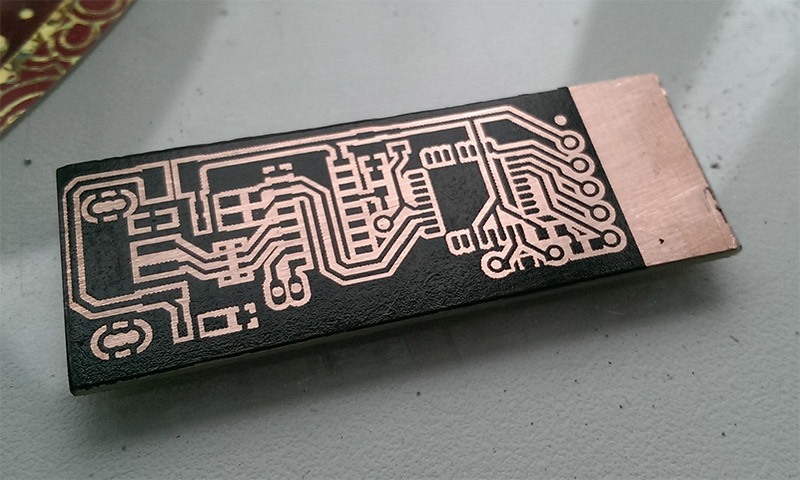

Собственно после разработки платы в SprintLayout использовал подложку от самоклейки и ламинатор для переноса тонера на текстолит. Плата ОПП, конечно пришлось взять Ардуино чтоб записать саму прошивку в контроллер, после чего контроллер сам превращался в програматор и позволял прошивать разные камушки.

Поскольку на многих своих платах я использую разьем 2х3 с нестандартным расположением пинов для программирования, то под основные используемые переходники это под гребенка 2х3, однорядная 1х6 с шагом в 2, 2.54 и 1.25 мм - папа / мама / pogo pins в разных комбинациях.

После изготовления и тестирования покрыл все Plastik70.
